悦达889城市广场

🧭项目背景

盐城悦达889城市广场位于江苏省盐城市亭湖区希望大道与青年路高架交口处（亭湖区政府东侧），是一个集购物、生活、娱乐、亲子与社交于一体的综合性商业地标。项目总建筑面积约 13 万平方米，其中包含 9 万平方米商业购物中心及 4 万平方米酒店与写字楼。
作为盐城市重点城市形象展示工程之一，项目旨在打造兼具城市活力与人文体验的多功能城市客厅，为都市人群提供全场景生活体验。

🧱项目信息

• 项目名称：盐城悦达889城市广场
• 项目定位：满足都市人购物、生活、娱乐、亲子、社交需求的时尚型购物中心
• 项目体量：商业约9万㎡，酒店及写字楼约4万㎡
• 详细地址：江苏省盐城市亭湖区希望大道与青年路高架交口处（亭湖区政府东侧）
• 项目属性：盐城市重点城市综合体与地标性商业项目

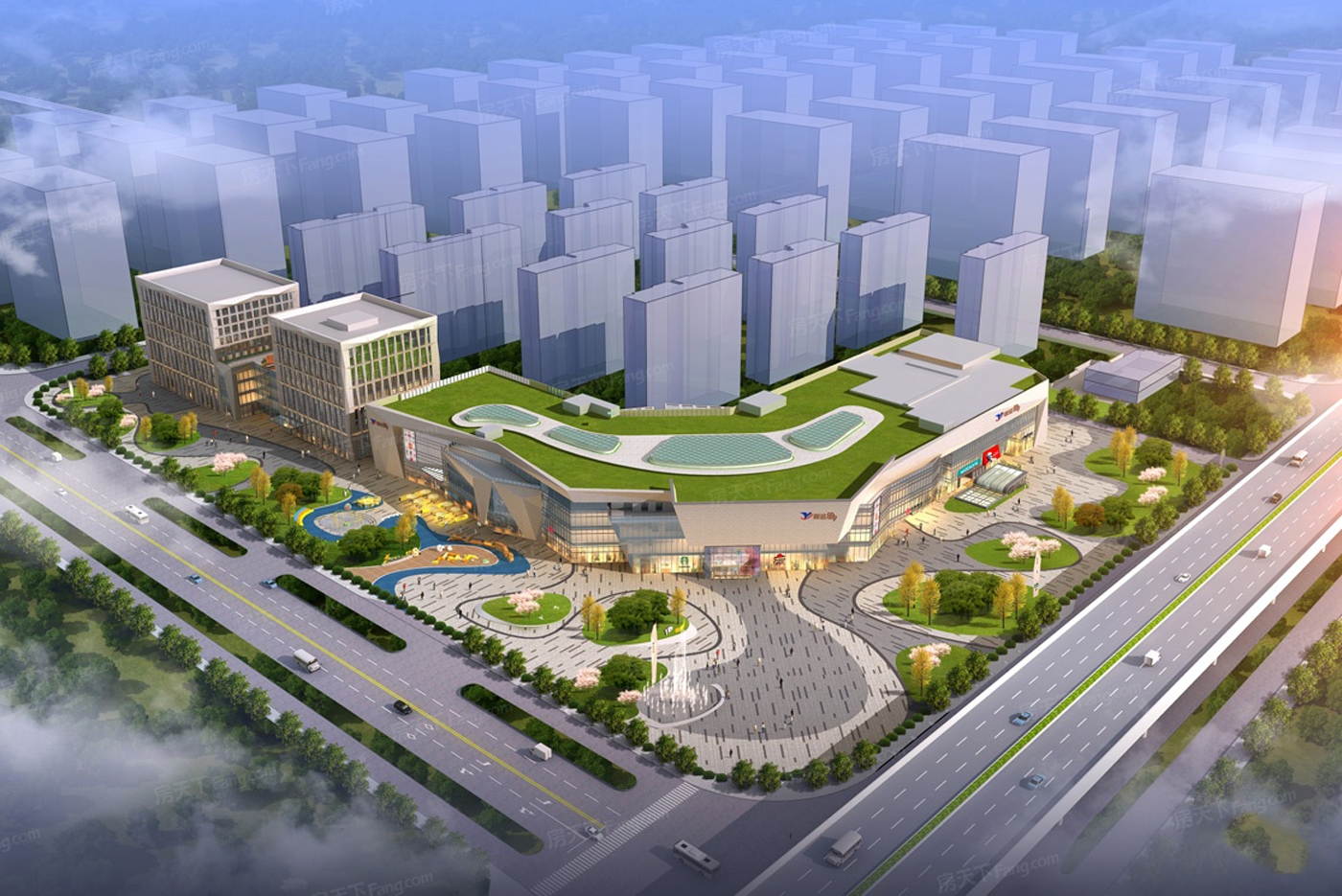

效果图

🧩BIM 建模流程

1.建模目标与范围确定

• 建模范围：幕墙表皮（玻璃幕墙、石材幕墙、仿石材铝板幕墙、铝板幕墙、真石漆）、土建梁柱板结构，BIM 建模工具：Rhinoceros
• 确定冲突检测范围：幕墙与土建梁柱
• 完成幕墙设计施工图纸，包括立面图、平面图、大样图

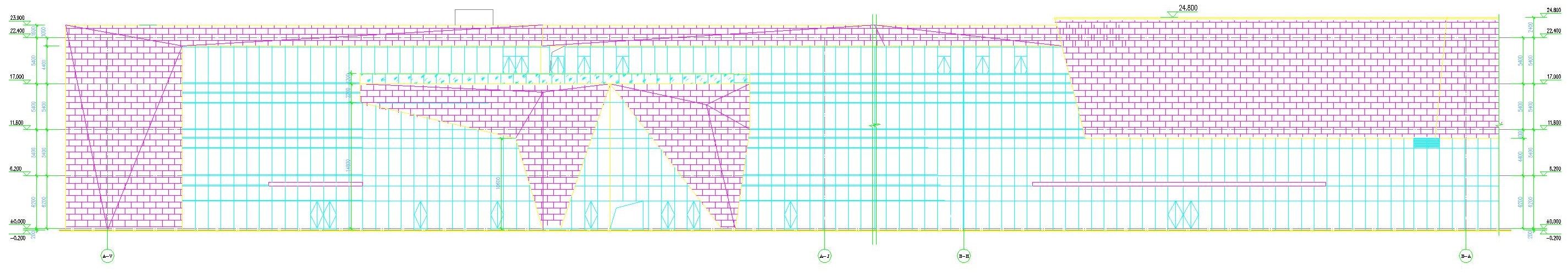

立面图

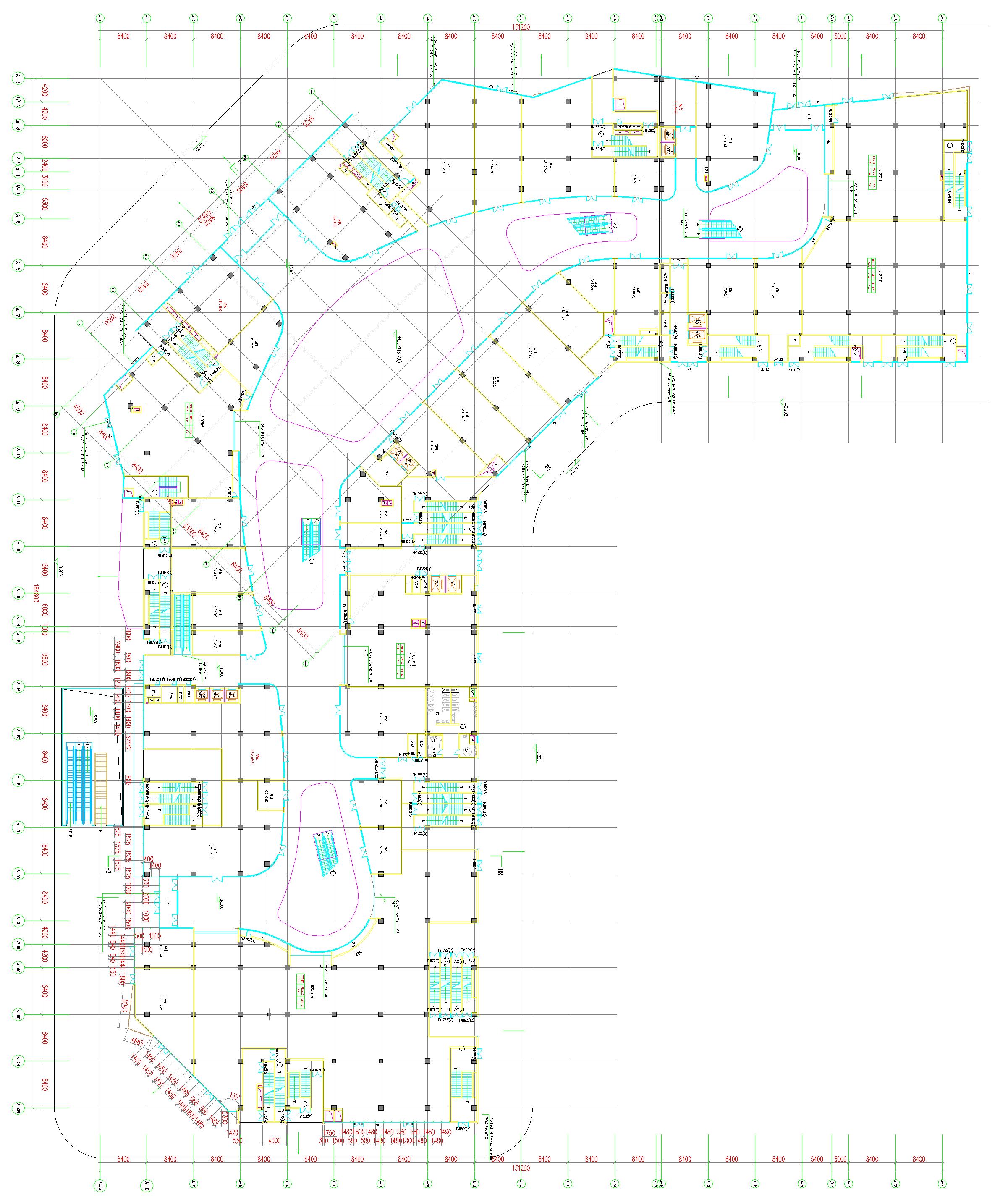

平面图

2.Rhino 土建结构和幕墙建模

• 建筑梁柱板结构搭建
• 幕墙表皮搭建

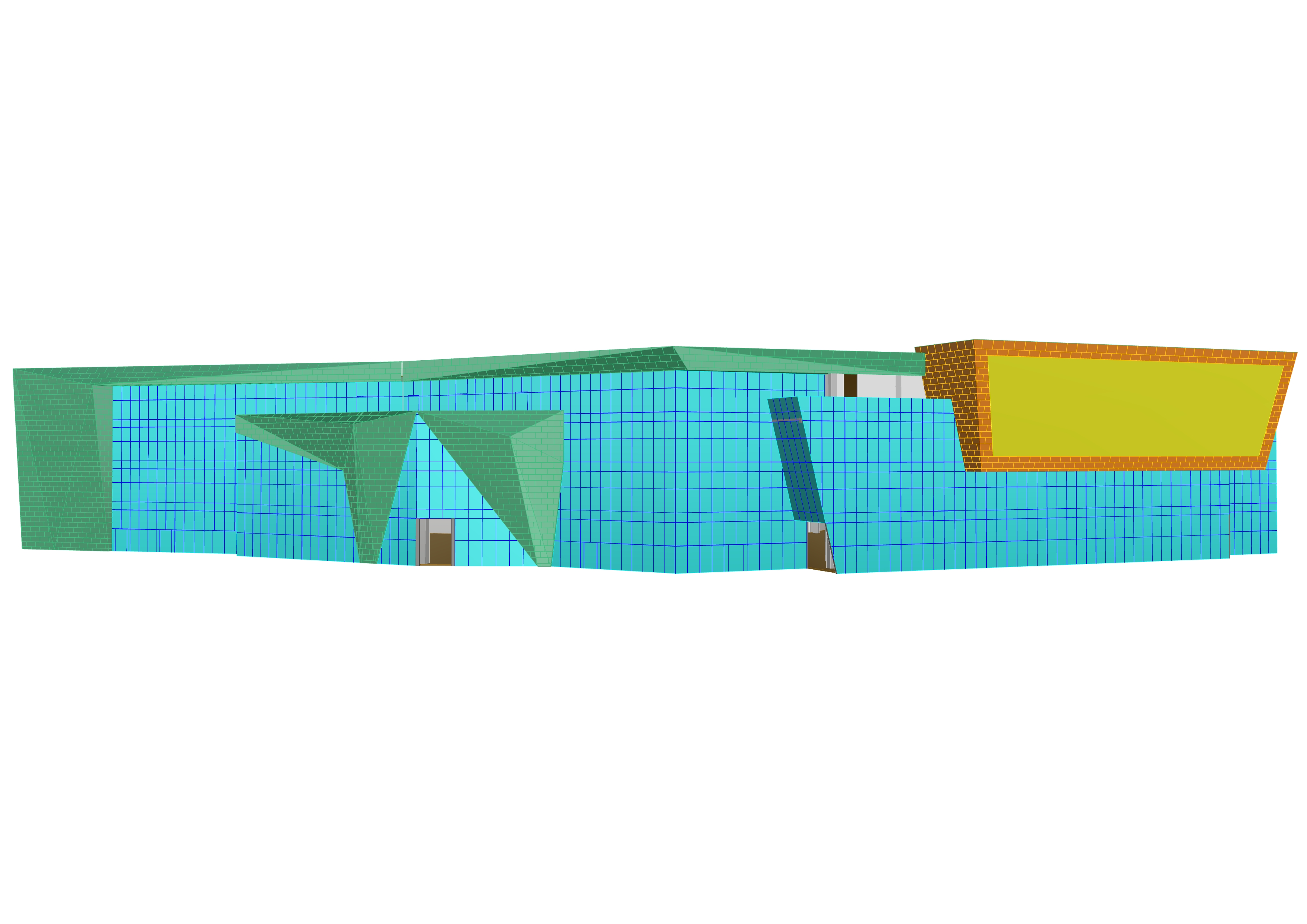

幕墙模型1

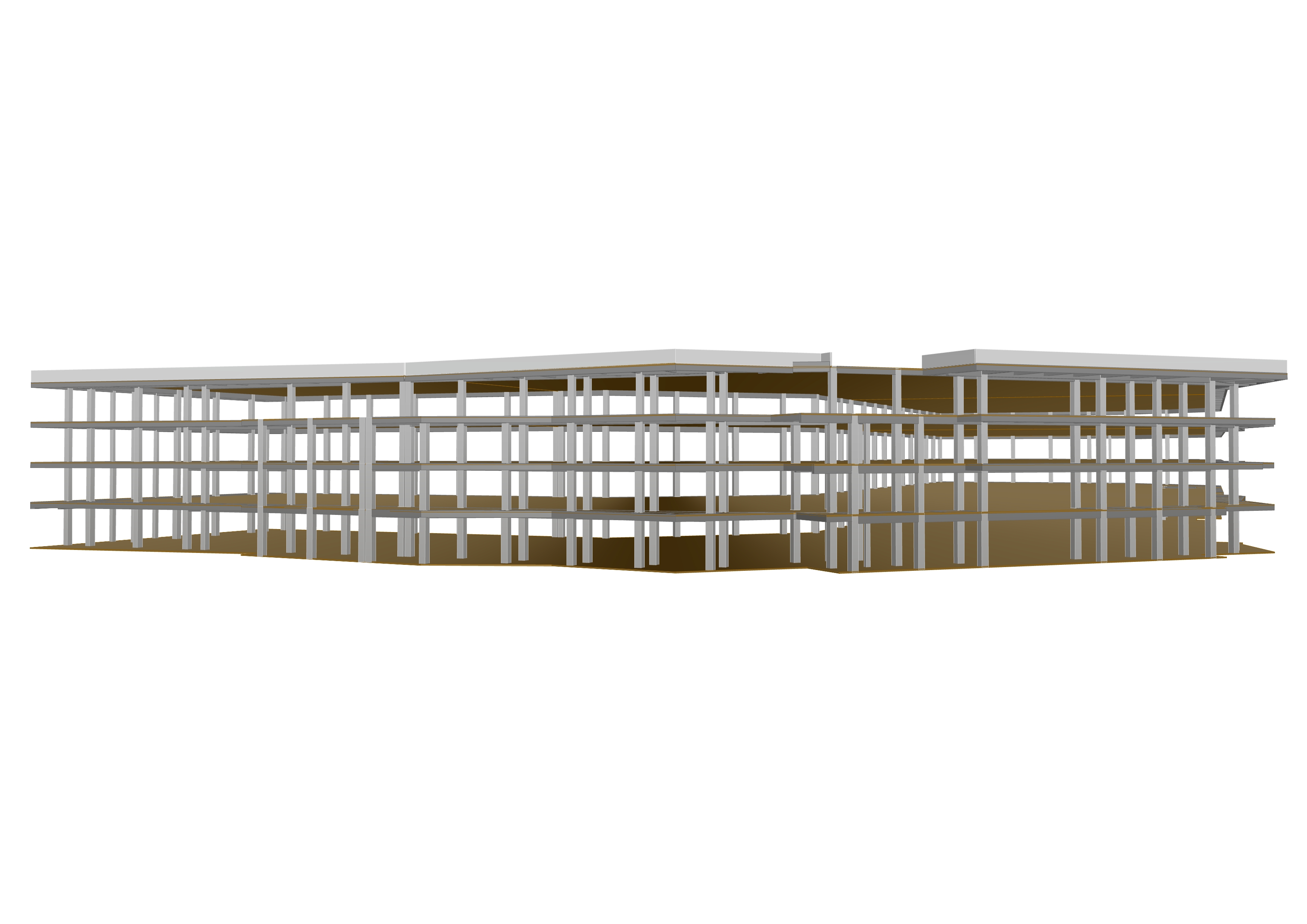

结构模型1

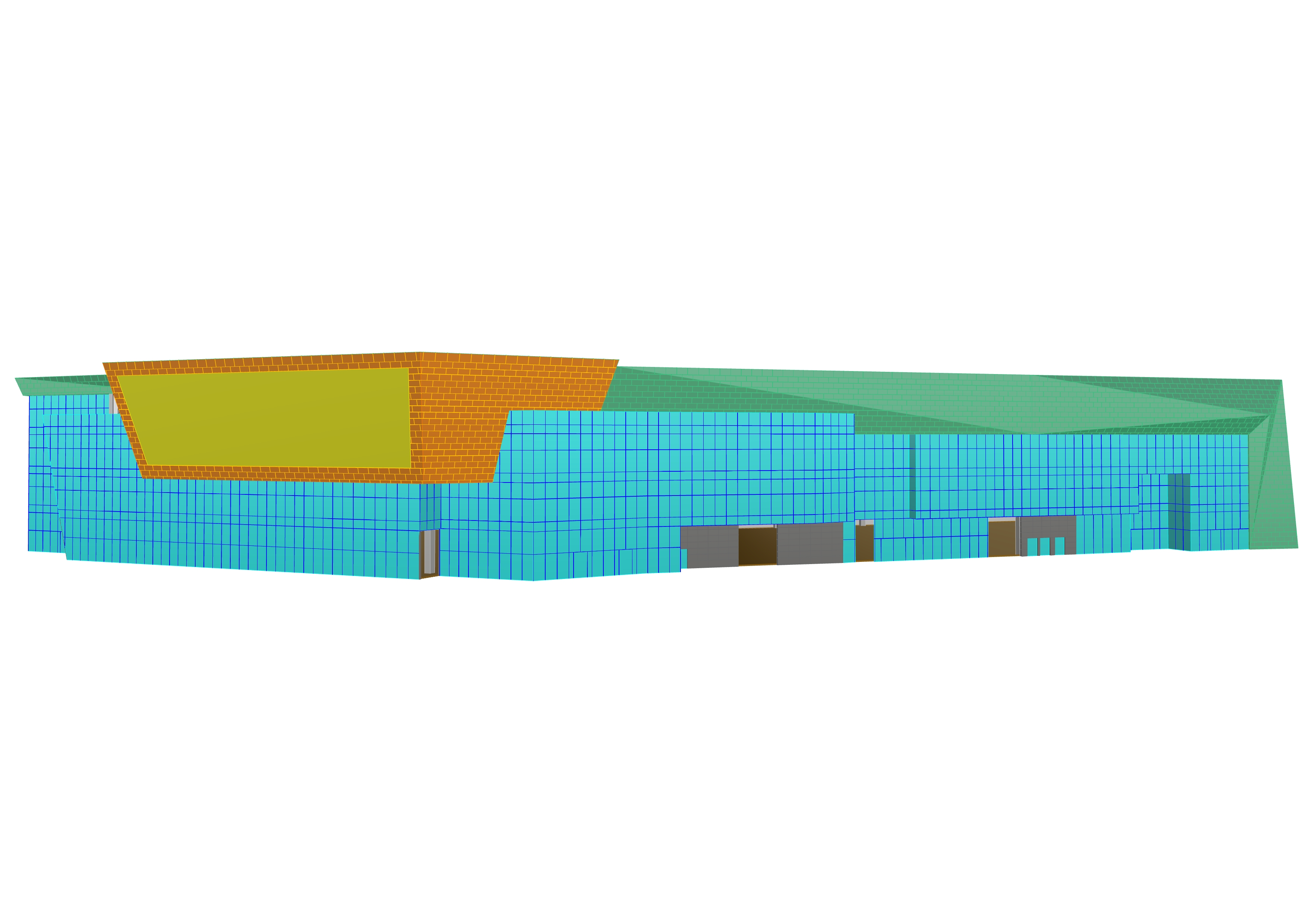

幕墙模型2

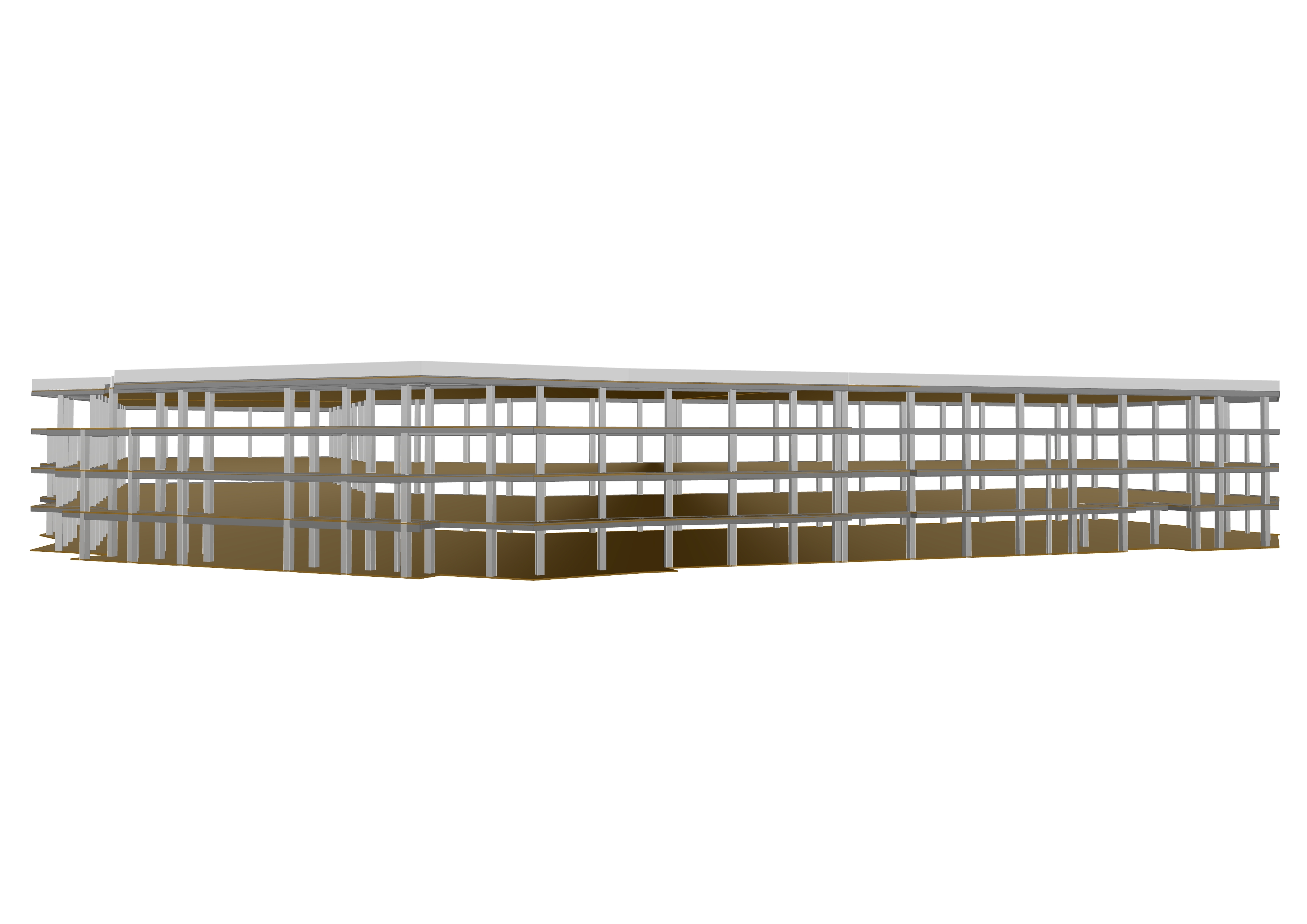

结构模型2

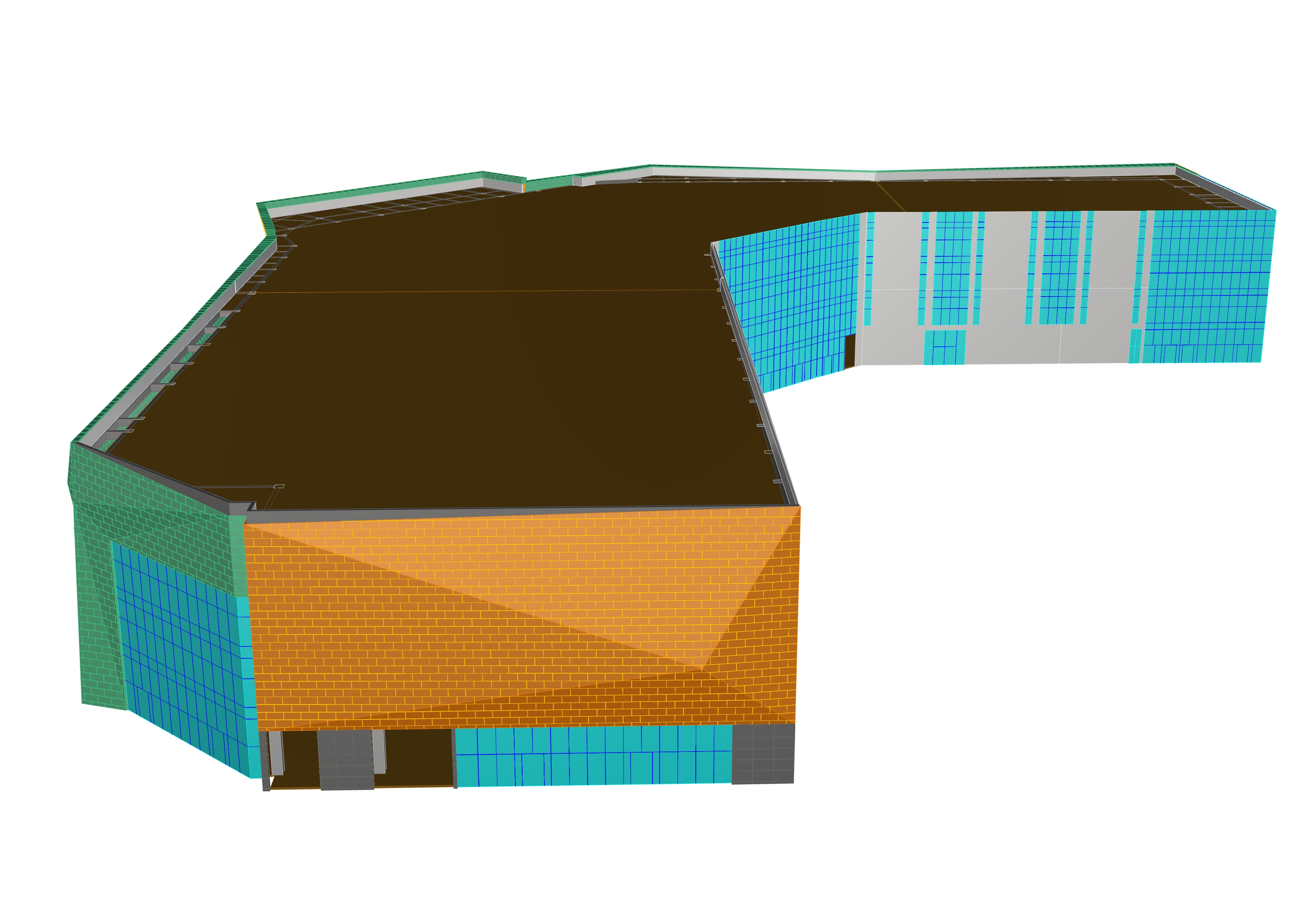

幕墙模型3

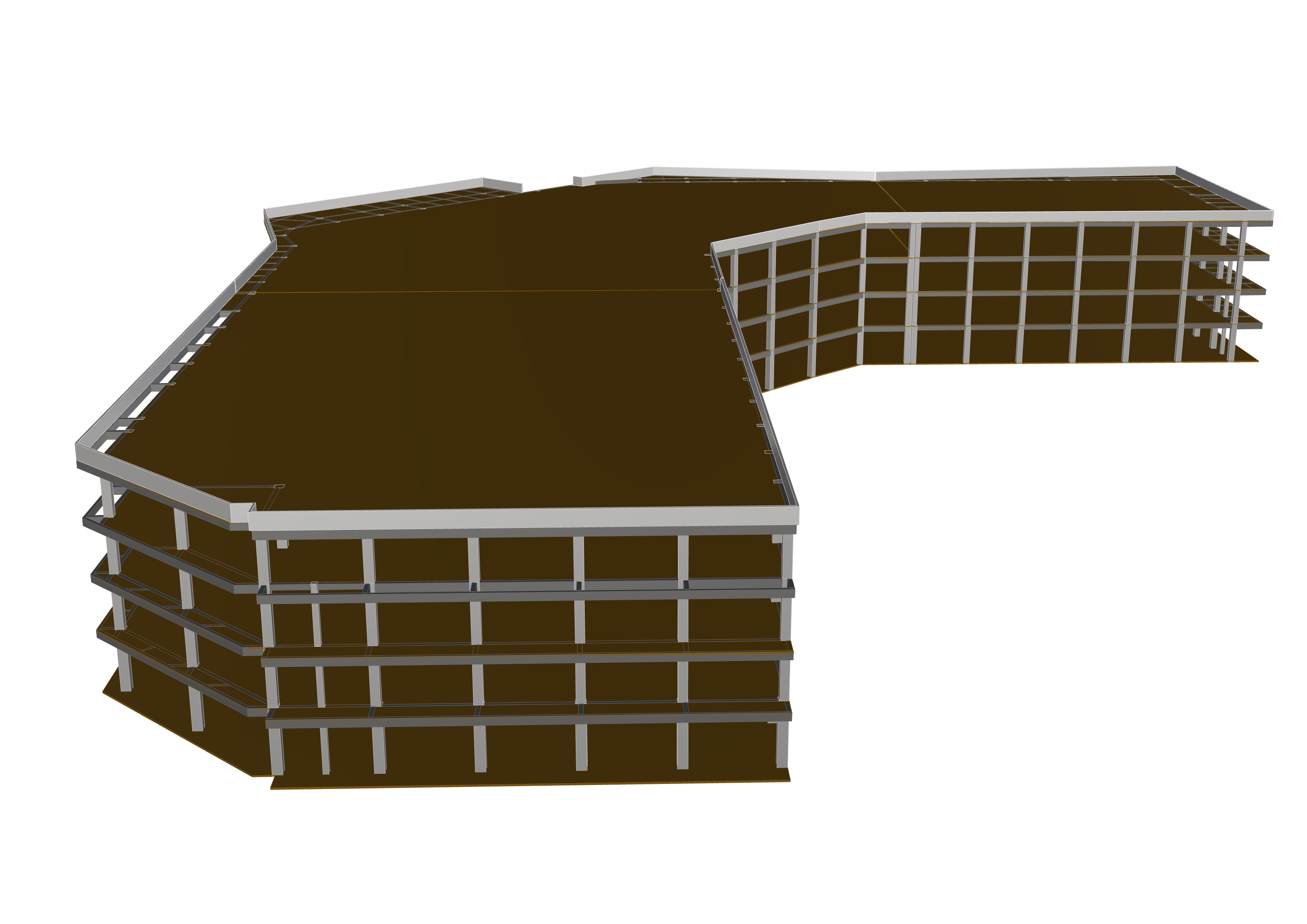

结构模型3

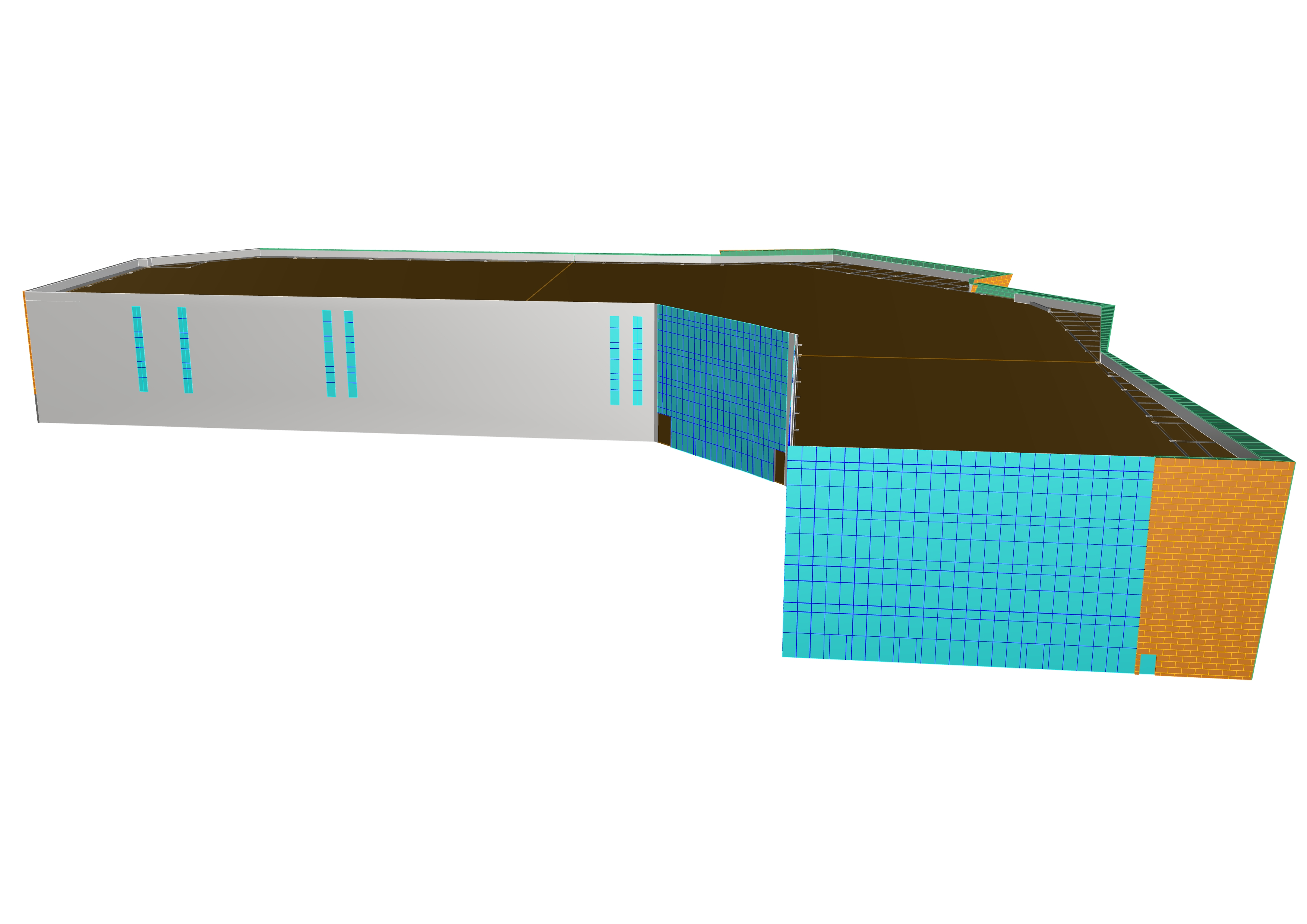

幕墙模型4

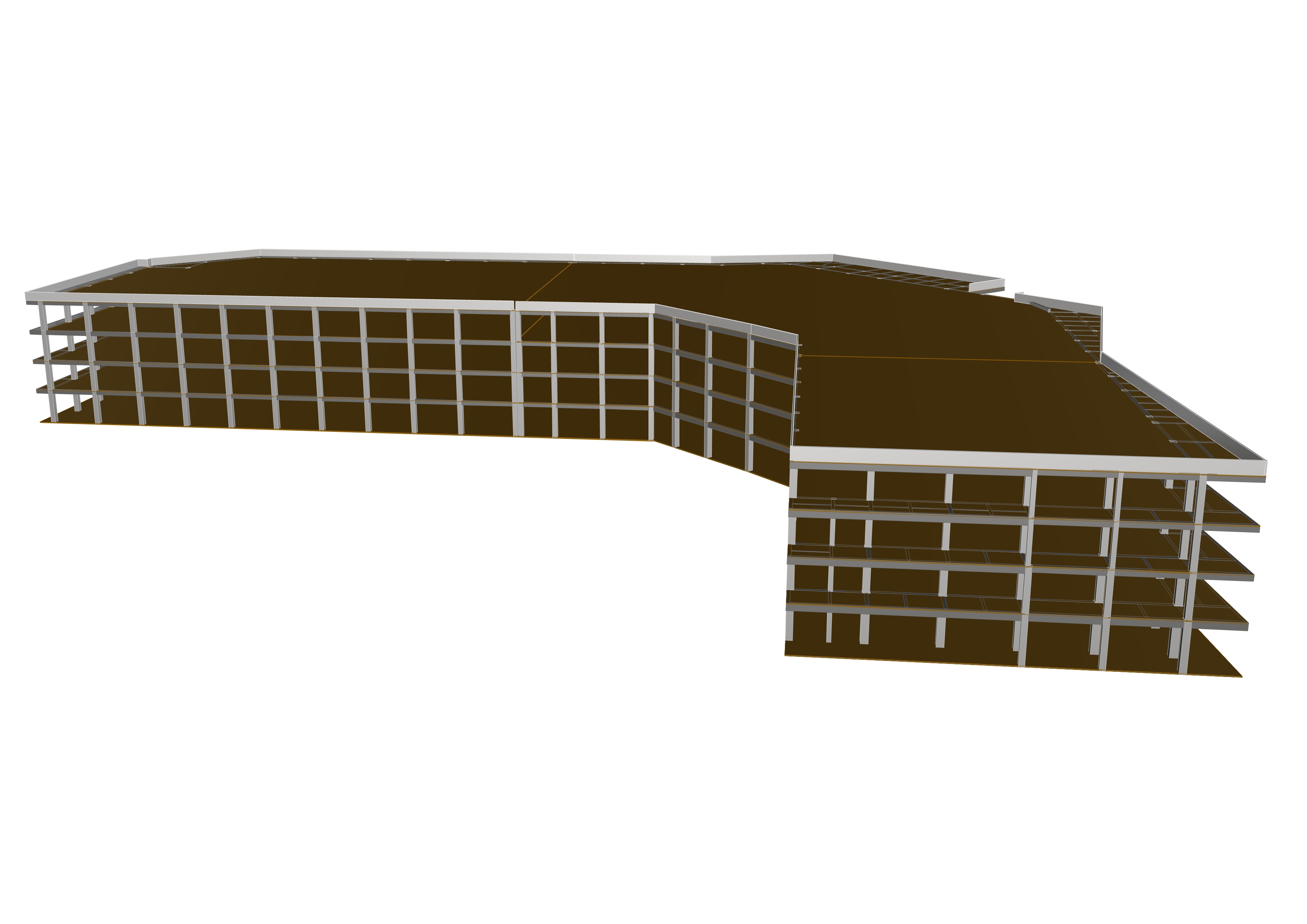

结构模型4

3.Rhino 输出数据

• 幕墙和结构冲突地方反馈，三层结构梁处和幕墙表皮有碰撞检出，提出反馈到建筑设计院，沟通解决

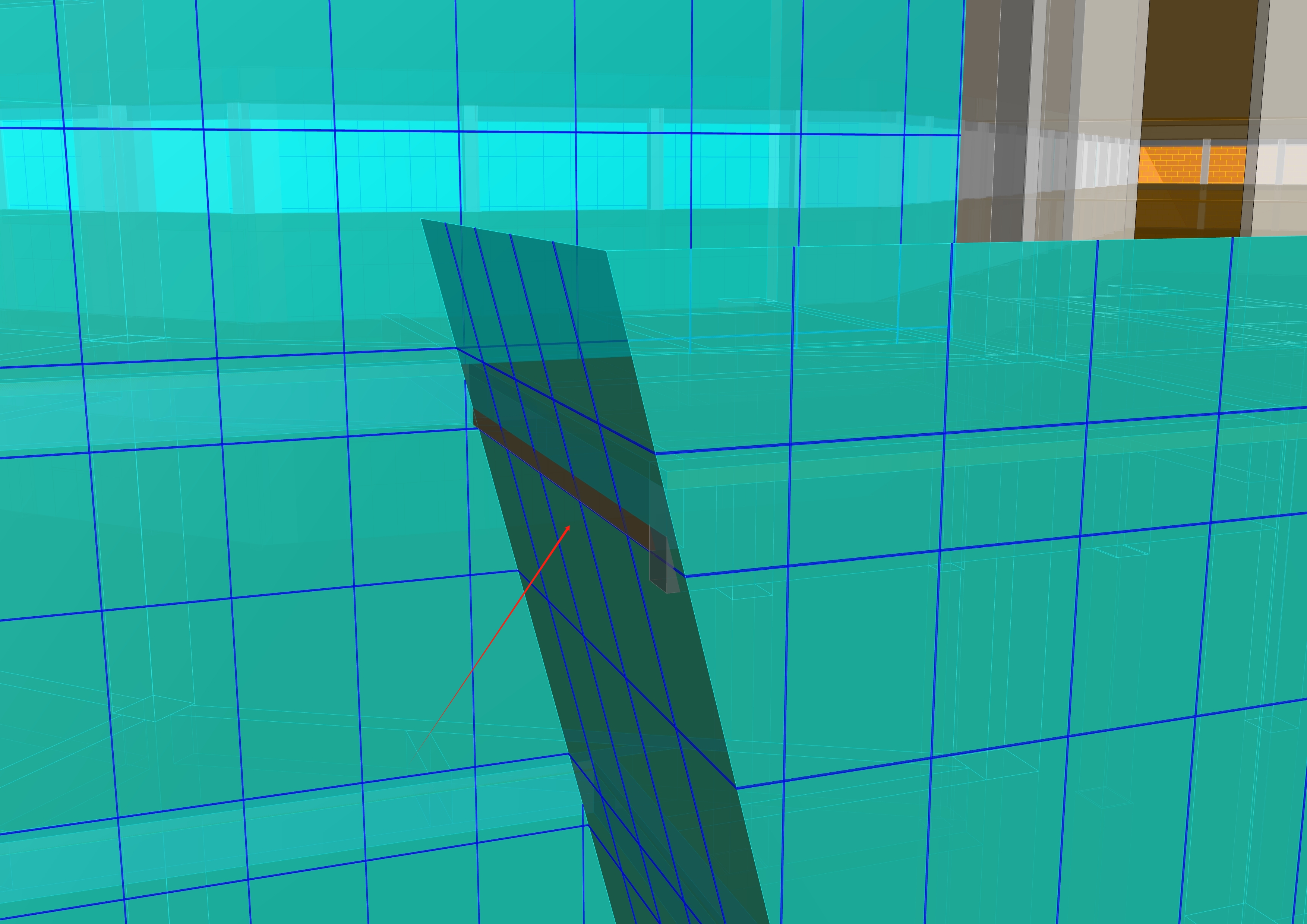

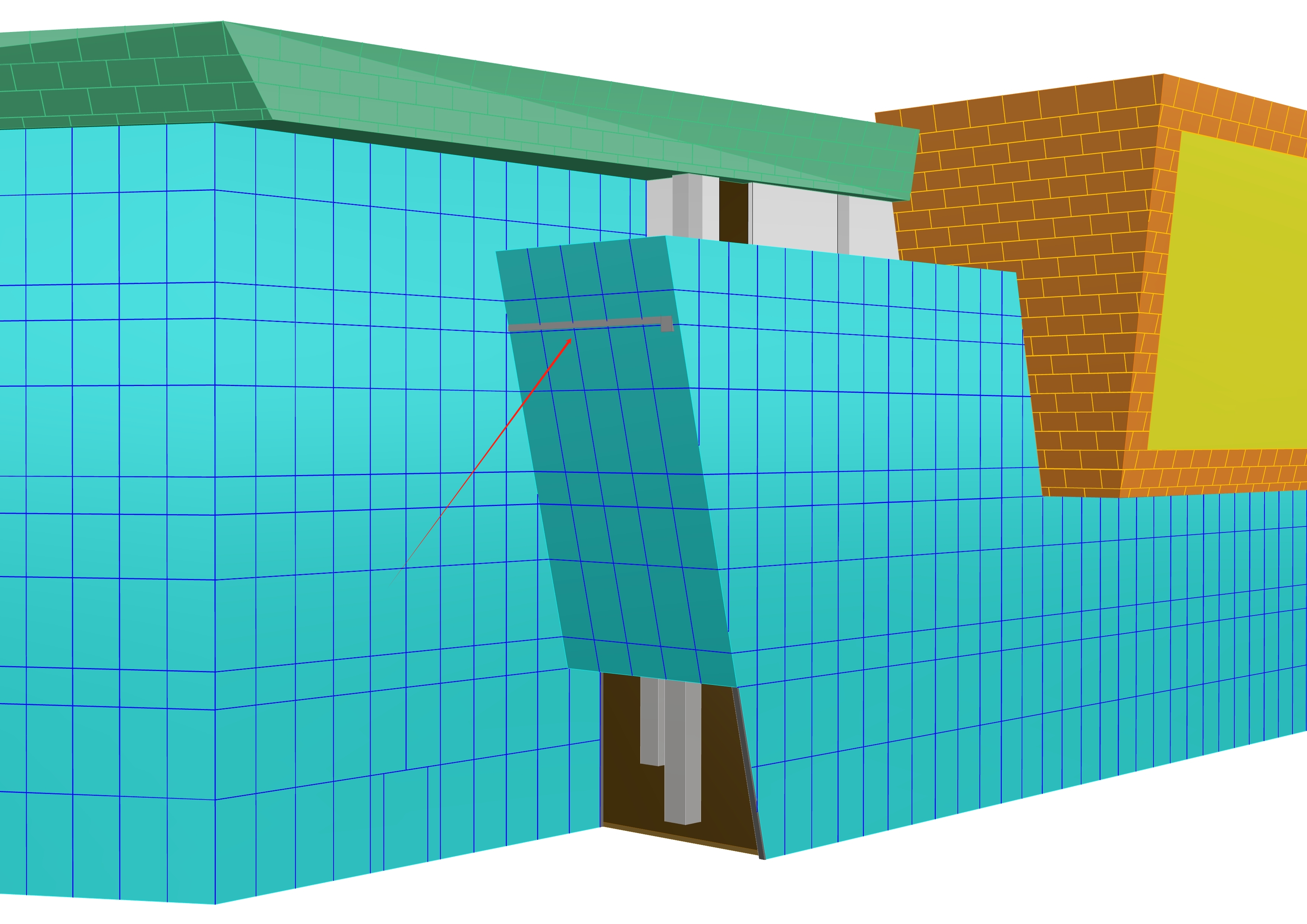

幕墙和结构冲突处

幕墙和结构冲突处

• 异形区域通过模型生成完成面辅助幕墙图纸深化，包括立面图、平面图、剖面大样图

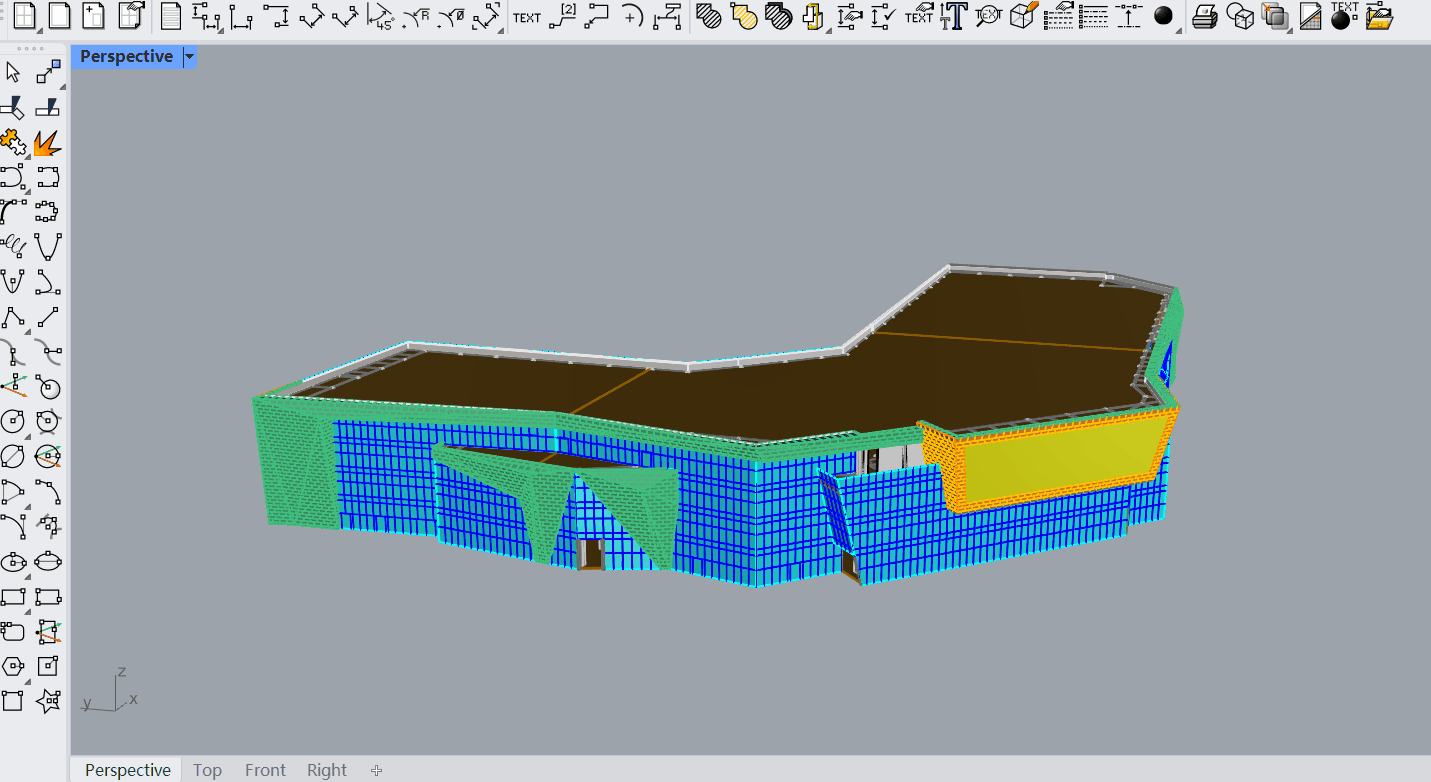

立面图示例：导出立面

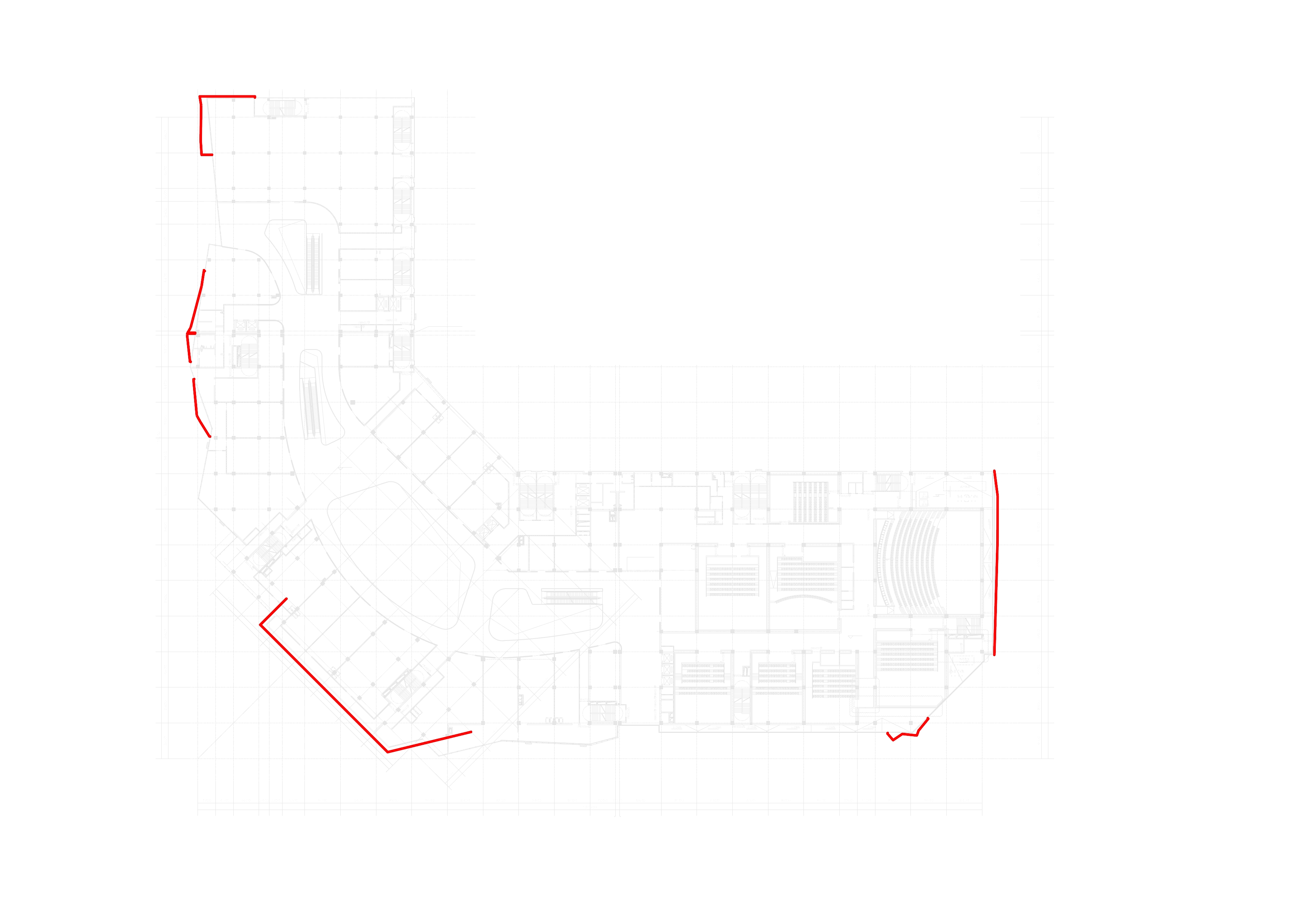

平面图示例-导出异形幕墙完成线

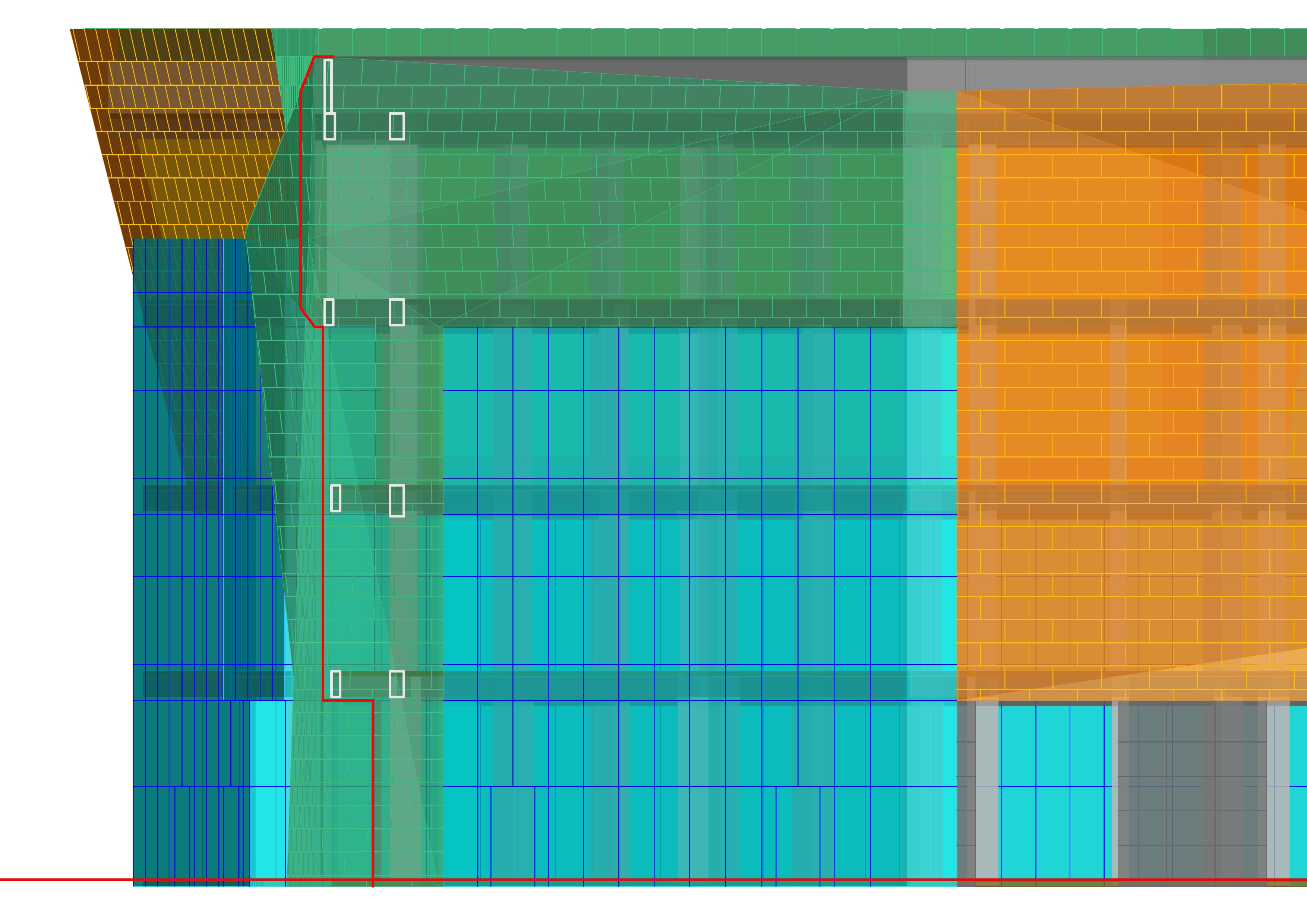

剖面大样图示例-导出异形幕墙完成线

4.幕墙设计施工图完成

• 根据 Rhino 模型精准导出异形幕墙区域处完成面，辅助完成施工图深化
• 深化完成立面图、平面图和剖面大样图

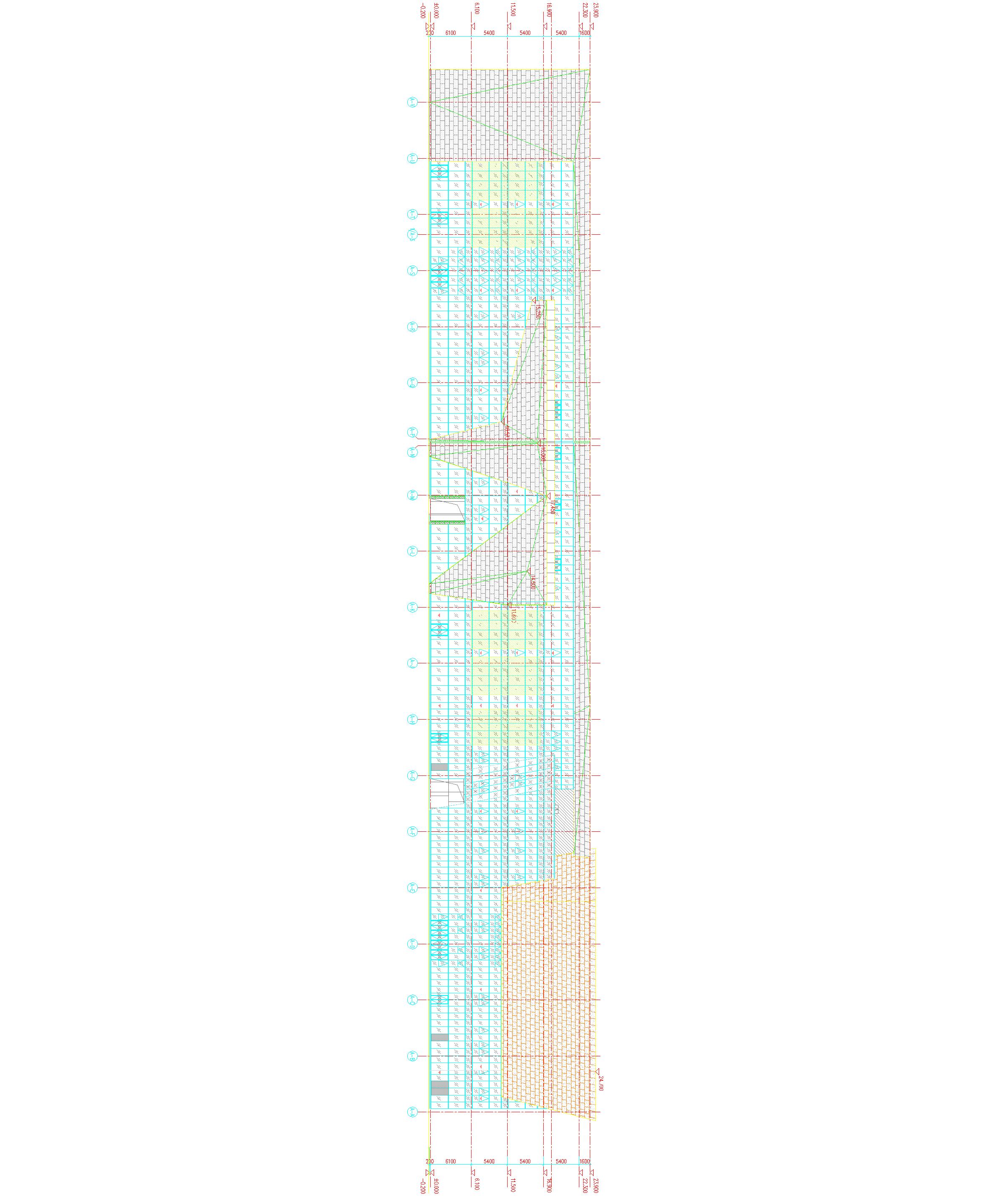

深化立面1

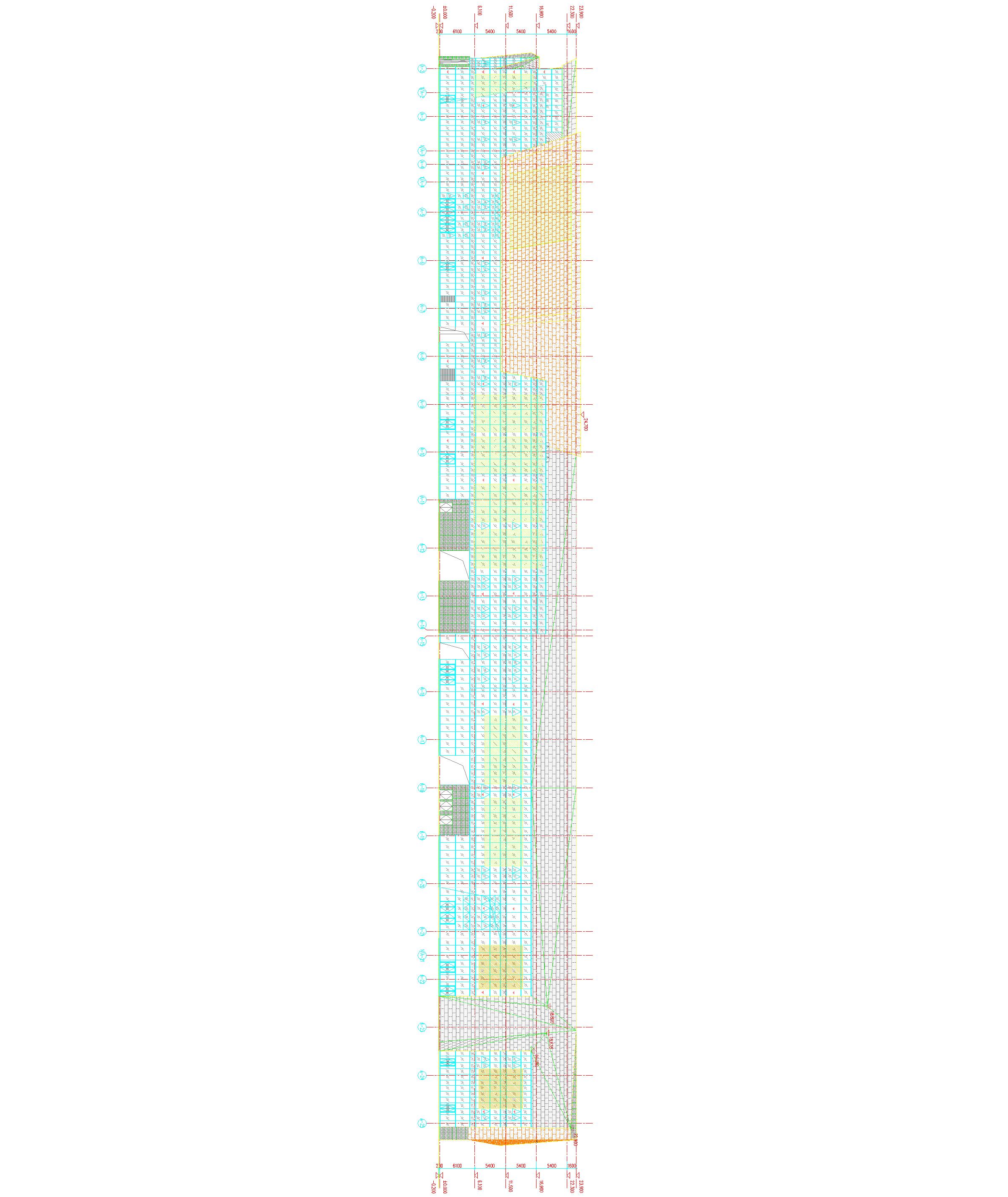

深化立面2

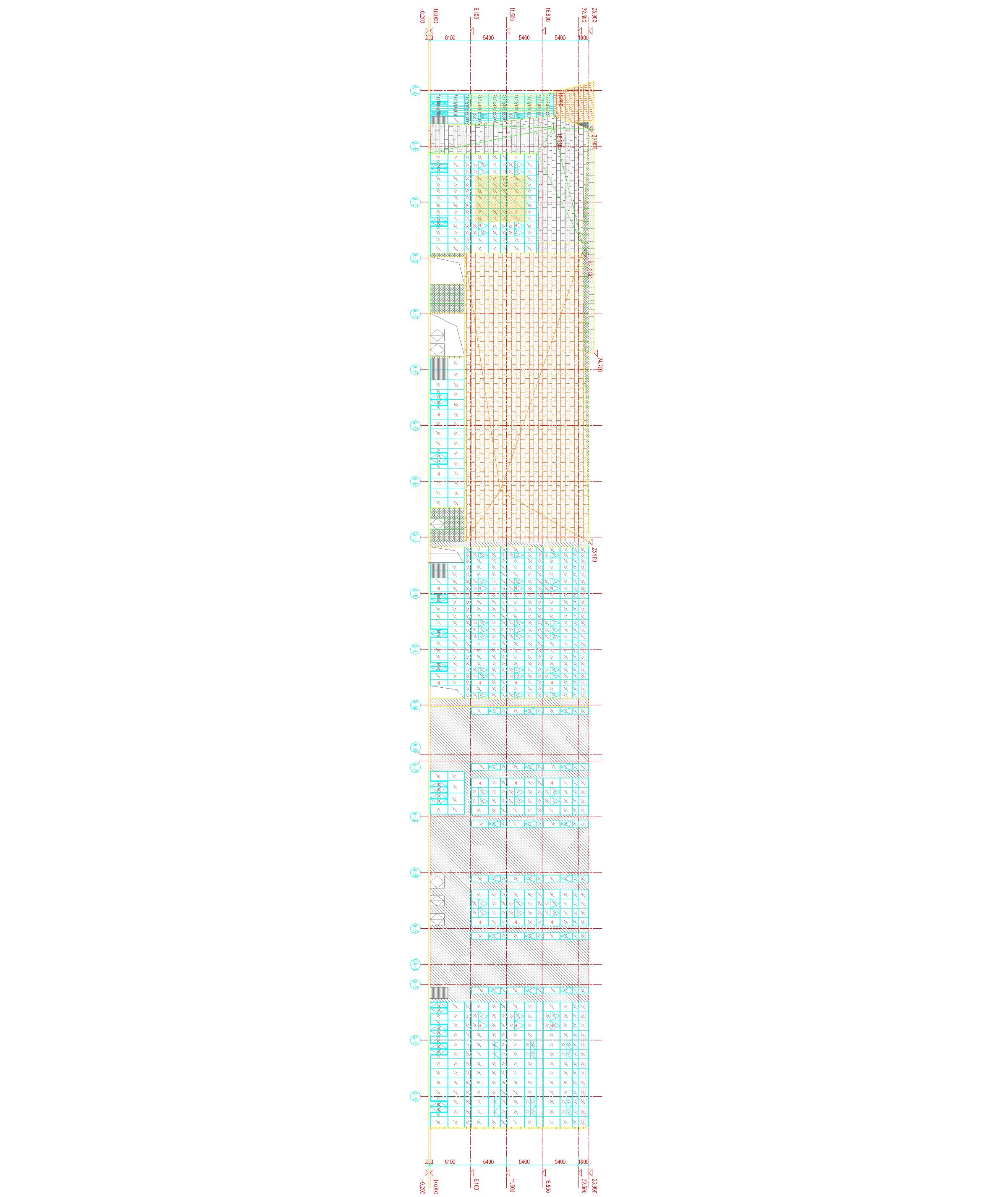

深化立面3

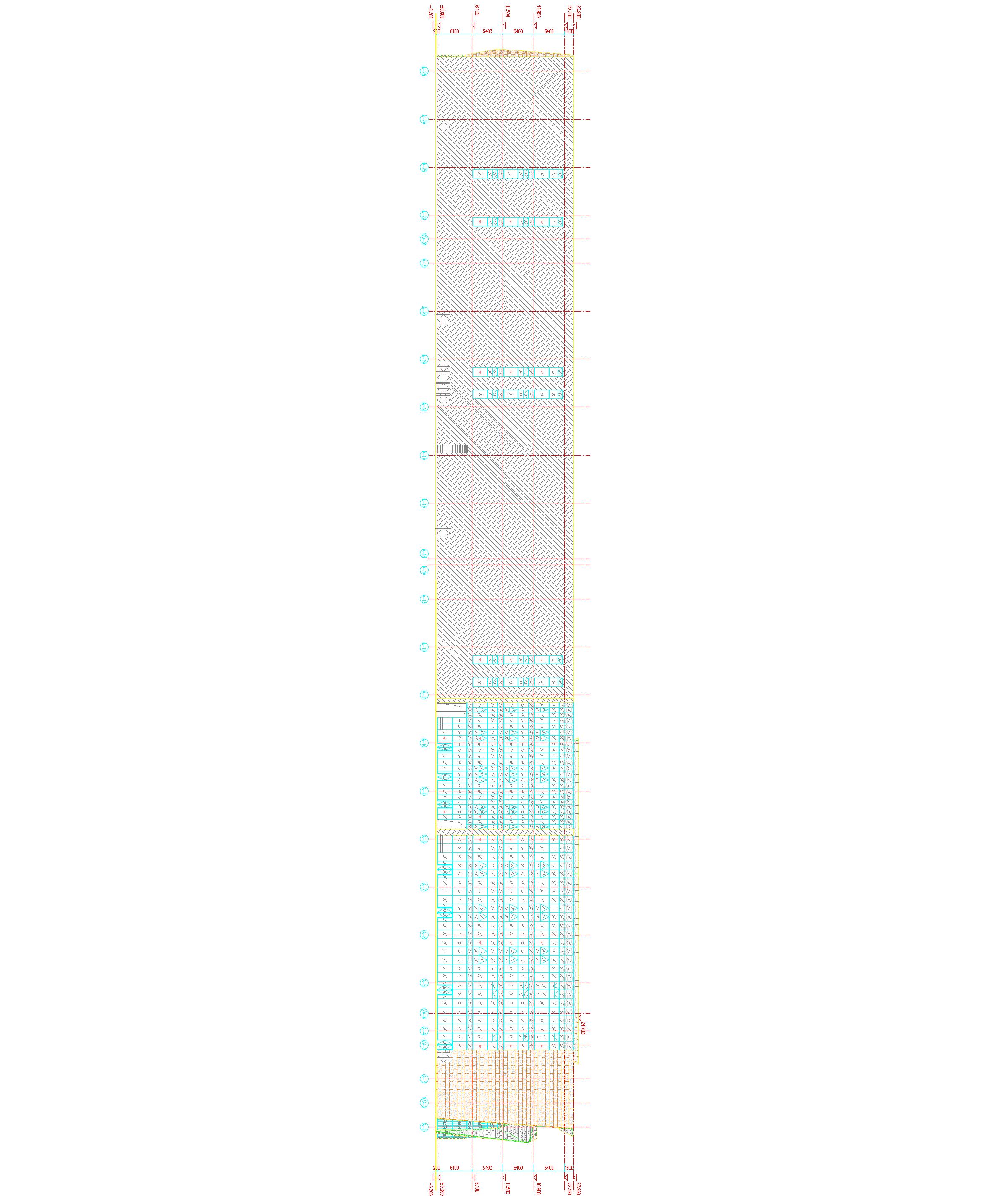

深化立面4

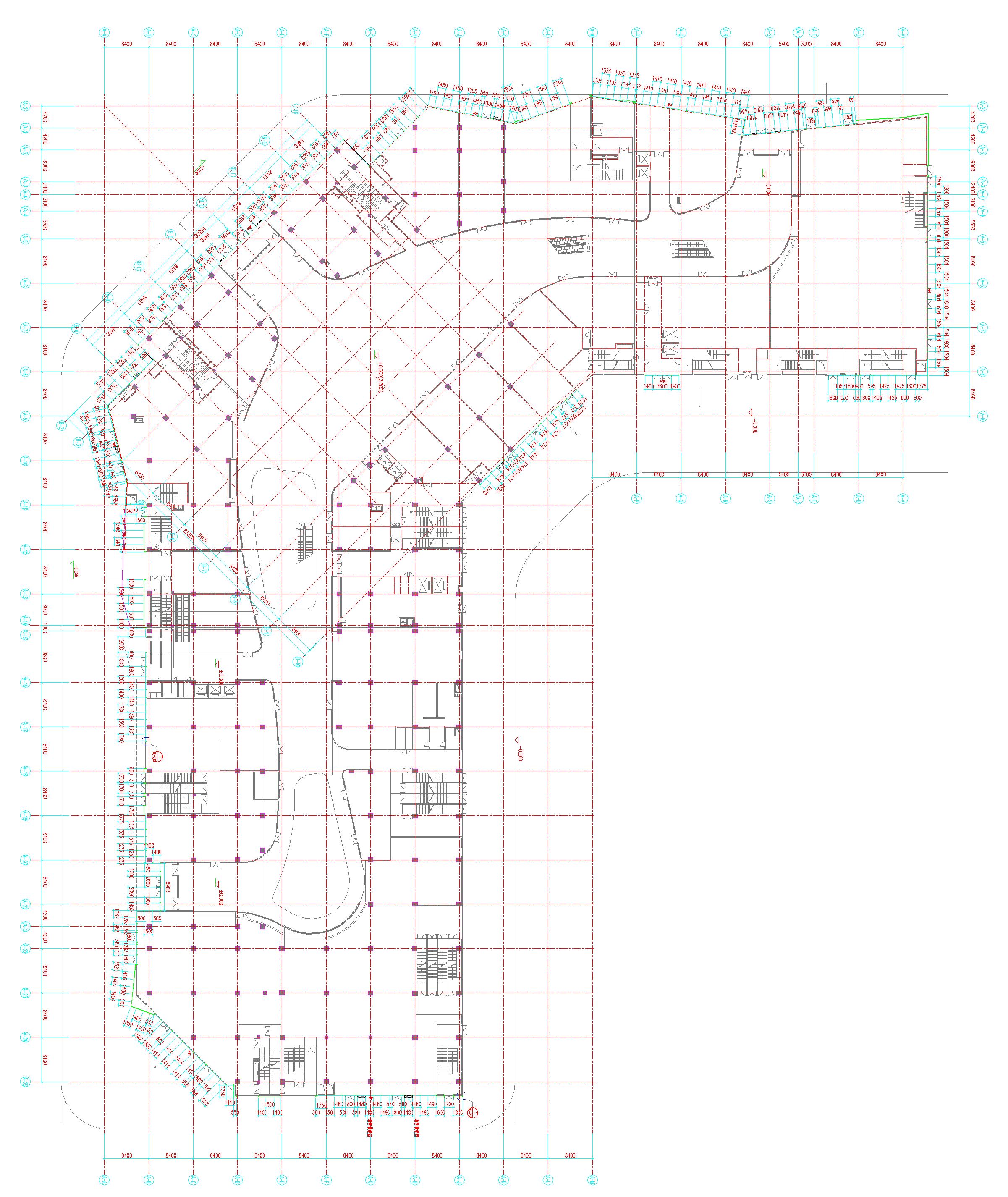

深化平面-1层示例

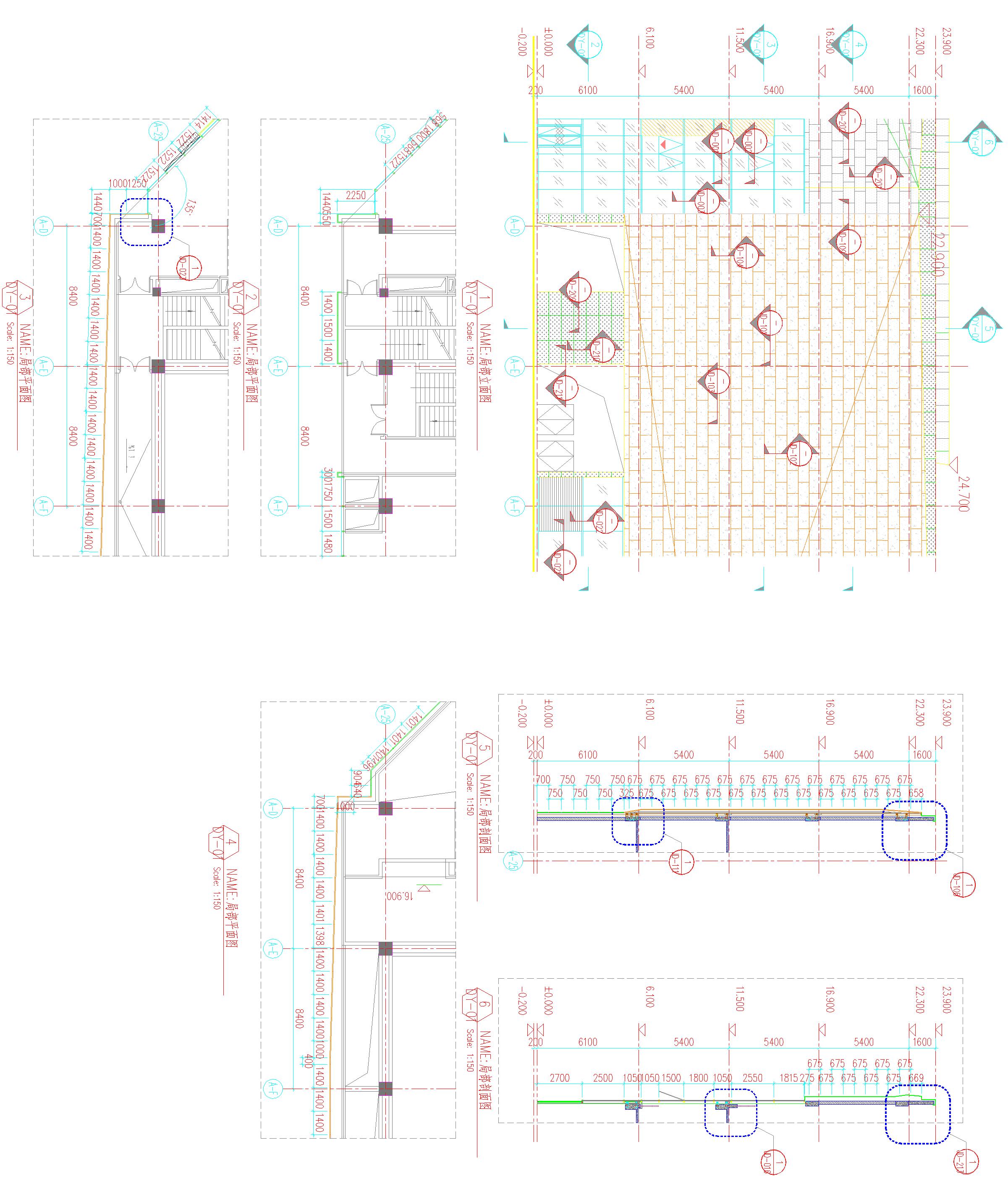

深化剖面-局部剖面示例

🔮总结与反思

• 负责内容：Rhino 模型搭建，幕墙设计施工图绘制（立面图，平面图和大样图）。
• 难点：一方面该项目幕墙种类众多，包括玻璃幕墙、石材幕墙、仿石材铝板幕墙和铝板幕墙，节点设计方面比较复杂，另一方面异形造型定位繁杂，设计和施工是个问题。
• 解决方案：通过 Rhino 精确建模，有效减少设计冲突和精准定位，提升施工精度。
• 经验总结：本项目进一步强化了我对幕墙设计施工图绘制的水平，对于 BIM 模型如何搭建有了更深的理解。
